■產品特點

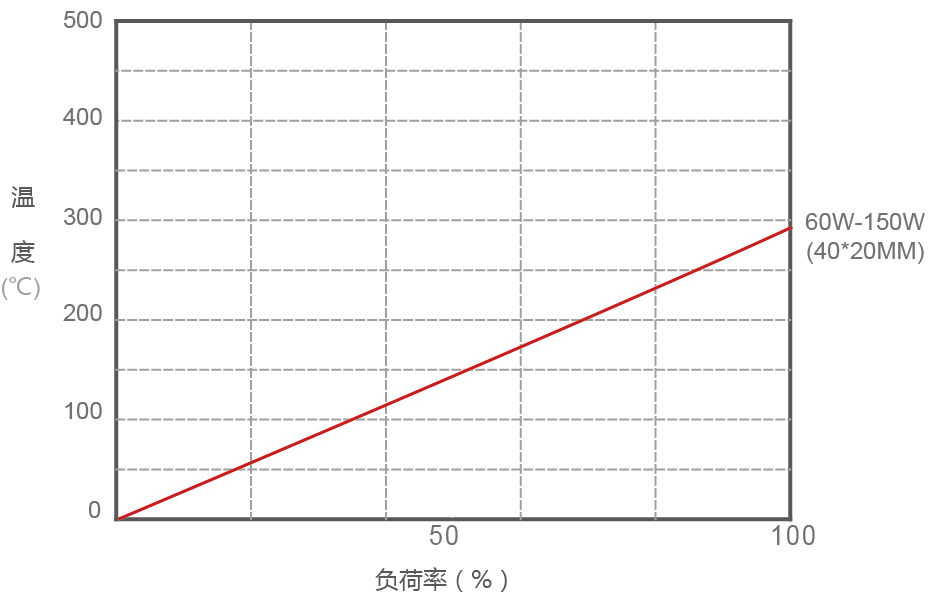

RXLG梯型鋁殼電阻器，因期美觀，耐用，散熱性能強而廣泛應用于變頻器、伺服器作為制動剎車電阻使用。■表面溫升
■降額曲線
◆產品尺寸圖
◆產品尺寸表單位：mm
| 規格 | 功率 (W) | L±1 | L1±1 | W±0.5 | H±0.5 | N±1 | C1±1 | L2±10 | 重量 (G) | 配線 | 接線端子 | 阻值范圍 (Ω) | 出線方式 |
| RXLG | 60 | 100 | 85 | 40 | 20 | 5.5 | 70 | 300 | 130 | 1.3 | 1.25-4S | 0.5～10K | 引線 |
| 80 | 110 | 95 | 40 | 20 | 5.5 | 80 | 300 | 140 | 1.3 | 1.25-4S | 0.5～10K | 引線 | |
| 100 | 115 | 100 | 40 | 20 | 5.5 | 85 | 300 | 150 | 1.3 | 1.25-4S | 0.5～10K | 引線 | |
| 120 | 165 | 150 | 40 | 20 | 5.5 | 135 | 300 | 200 | 1.3 | 1.25-4S | 0.5～10K | 引線 | |
| 150 | 185 | 170 | 40 | 20 | 5.5 | 155 | 300 | 220 | 1.3 | 1.25-4S | 0.5～10K | 引線 |
*備注：尺寸僅供參考，具體尺寸和選型需咨詢。阻值允許偏差（%）：±5%±10%，耐電壓（V）：2000。
■電氣、機械特性
| 特性 | 檢查方法 | 性能要求 | 試驗標準 |
| 穩態濕熱 | 40℃相對濕(度90-95)%96h | R≤±(1%±0.05Ω) | GB5729.4.24 |
| 溫度快速變化 | -55℃+55℃3次循環 | R≤±(1%±0.05Ω) | GB5729.4.19 |
| 短時過負荷 | 10倍Pr 5S | 無可見損傷 | GB5729.4.13 |
| 絕緣電阻 | DC 1000V | R≥100MΩ | GB5729.4.6 |
| 耐電壓 | AC3000V 50Hz 5s | 無擊穿或飛弧 | GB5729.4.7 |
| 負荷壽命 | 25℃Ur 1000h | R≤±(1%±0.05Ω) | GB5729.4.25 |
| 端子強度 | 20N 30S | 無可見損傷 | GB5729.4.16 |
| 耐振性 | f:5-200HZ a=1g X.Y.Z各2h | 無可見損傷R≤±(1%R+0.05Ω) | GB5729.4.22 |
■成品識別碼
| RXLG | 200W | 50R | J | L |
| 產品類別 | 額定功率 | 電阻值 | 精度 | 接線方式 |
| RXLG系列（梯形鋁殼） | 50W=50W 100W=100W | R1=0.1Ω 100R=100Ω | F=±1% G=±2% H=±3% J=±5% K=±10% | T＝螺紋 L＝引線 P＝插片 |
*備注：RXLG 200W 50Ω±5%,型號：RXLG 200W 50RJ L；低電感，在型號中加入字母N，例如：N RXLG 200W 50RJ L
■電阻使用建議
◆電阻在使用電路中建議留1.5倍的功率余量，如電路中電壓100V，電流0.01A，計算功率：P=100*0.01=1W，這時候電阻不能使用1W的，計算1*1.5=1.5W，沒有1.5W的電阻故需用到2W的電阻。
