RI80高壓電阻器

RI80型高壓電阻無感抗,穩定性好,用于交流或脈沖電路及高壓設備中,用于微電流測量電路中,體積小,重量輕,阻值高,工作電壓大,高頻特性。

額定功率范圍：3W~500W

工作電壓范圍：<100kV

額定阻值范圍：100Ω~2000MΩ

最高耐壓：100KV

最高精度：1%

IP等級：IP20

振動：0.5g

溫漂范圍：≤400ppm/℃

工作溫度范圍：-55℃～+70℃

應用領域：脈沖電路、高壓設備

撥打13924341575

產品簡介: 在線咨詢

■ 產品特點

奧創電子 RI80 高壓電阻器是為一般用途的工業高壓系統專門設計，采用特殊的厚膜金屬釉膜電阻組件，提供理想的成本效益，穩定性高，精度精確，耐高電壓的特點，適用于多種測量，分壓器電路和控制功能，交直流或脈沖電路，及高壓電力電子設備。 RI80 精密高壓電阻器系列采用特殊的陶瓷芯材料及最新的加工技術處理，奧創控制非常嚴格生產制程，生產性能穩定的棒狀玻璃釉膜高壓電阻器，工作溫度從-55℃至+70℃ 。高電壓處理能力高達100千伏。
無電感量性能特點：
1、RI80 無感設計，采用了玻璃釉膜蛇形圖樣模式，圖樣設計為曲折線與通電電流方向相反，從而實現在整個電阻長度的最大電通量，及電感量中和互消。
2、這種高效率的無電感量設計，不會降額的任何電阻性能優勢，非常適合要求高頻率的產品應用。
蛇形圖案絲印設計：
1、 RI80 型高壓電阻器采用厚膜技術 - 無感蛇紋電阻皮膜絲網轉印工藝，將樹脂涂層印刷到精密陶瓷基板上。
2、采用先進工藝將電阻皮膜蛇紋路徑與電阻涂料路徑圖案依電阻值調適到最佳化，提供了一個完整高壓無感電阻器的封裝。
3、帽蓋或引線腳焊接組裝，壓入電阻瓷棒兩端，以提供堅固的終端電極連接。
適用范圍：
1、高壓系統，如高壓變頻器及高壓電器，電壓分壓器電路及高壓電力電子領域。
2、用于環保設備，醫療設備，靜電除塵設備，電力系統，儀器儀表等。
3、電容器的消弧電路，高電壓緩沖電路。
4、脈沖調制器，顯像設備，沖擊電壓發生器等交直流或脈沖電路。

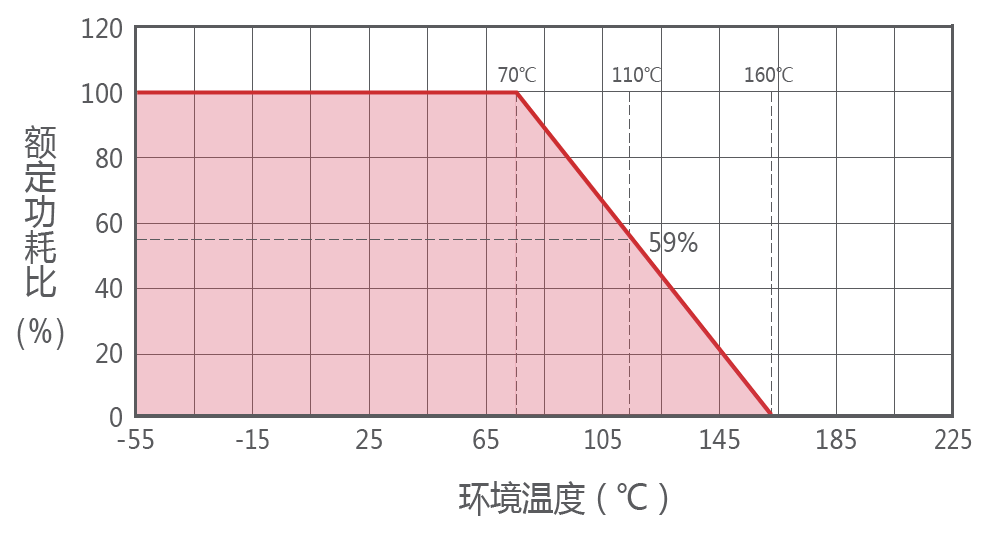

■ 降額曲線

RI80高壓棒狀玻璃釉膜電阻器曲線圖

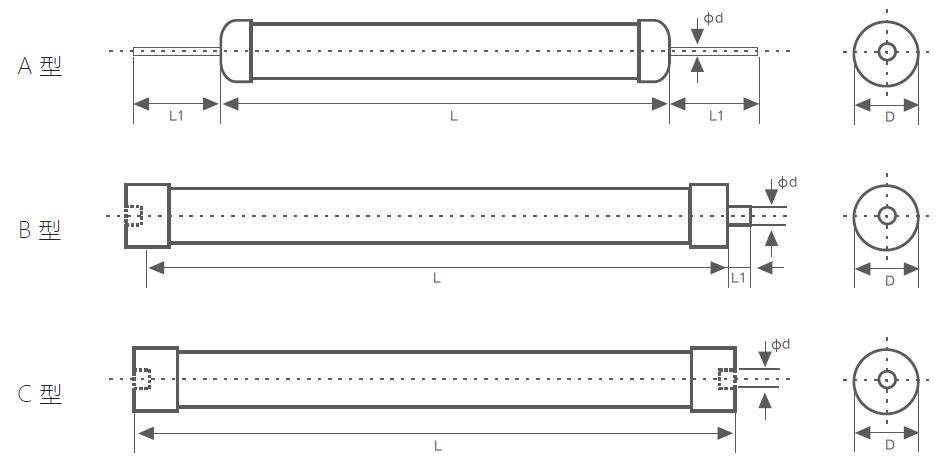

◆ 產品尺寸圖


◆ 產品尺寸表單位：mm

型號	額定功率(W)	結構型式	尺寸 (單位：MM)				阻值范圍(Ω)	最大工作電壓(KV)	溫度系數(10-6/°C)	使用溫度(°C)	阻值公差(%)
型號	額定功率(W)	結構型式	Lmax	Dmax	L1	d	阻值范圍(Ω)	最大工作電壓(KV)	溫度系數(10-6/°C)	使用溫度(°C)	阻值公差(%)
RI80	3	A	24±2	8±1	30±3	1±0.1	100~2G	5	≤±200ppm	-55°C ~ +70°C	F ( ±1%) G ( ±2%) J (±5%) K (±10%)
RI80	5	A/B	51±2	8±1	30±3	1±0.1	100~2G	10
RI80	10	A/B	72±2	12±1	30±3	1±0.1	100~2G	15
RI80	20	A/B	102±2	12±1	30±3	1±0.1	100~200M	20	≤±400ppm
RI80	25	A/B	127±2	12±1	30±3	1±0.1	100~200M	30
RI80	30	A/B	152±2	12±1	30±3	1±0.1	100~200M	40
RI80	50	B/C	120±2	22±1	10±1	M6	100~200M	50
RI80	75	B/C	130±2	27±1	10±1	M6	100~200M	70
RI80	100	B/C	170±2	27±1	10±1	M6	100~100M	100
RI80	200	B/C	260±2	27±1	10±1	M5/M6	100~100M	100
RI80	300	B/C	310±2	27±1	10±1	M5/M6	100~100M	100
RI80	500	B/C	310±2	53±1	10±1	M8	100~100M	100

*備注：功率及尺寸可以根據客戶的需求定做

■ 電氣、機械特性

功率范圍	3W~500W
電壓范圍	5KV~100KV
阻值范圍	100Ω~2000 MΩ
公差精度	±1%、±3%、±5%、±10%
環境溫度	-55℃~70℃
散熱方式	自然冷卻
溫漂	≤ ±400ppm/℃

■ 成品識別碼

RI80	10W	A	25M	J
產品類別	額定功率	結構型號	電阻值值	電阻阻值公差
高壓電阻器	功率10W	A 型 B 型 C 型	2M8=2.8MΩ 28M=28MΩ 280M=280MΩ	F=±1% G=±3% J=±5% K=±10%

*RI80-10W-A 28MJ ( 此款產品為A型結構，功率10W，阻值28MΩ，精度5%的高壓電阻器）
