■產品特點

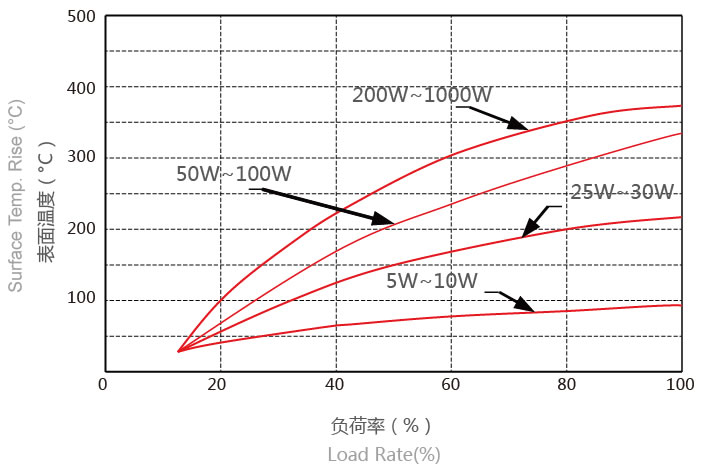

RXG24鋁殼功率電阻外殼采用鋁合金制造,表面具有散熱溝槽,體積小功率大,耐高溫,過載能力強具有耐氣候性、高精度,標準低感應電阻,高穩定,強架構。■表面溫升
■降額曲線

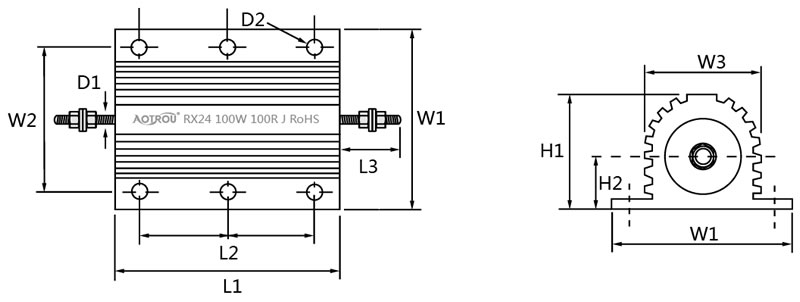

◆產品尺寸圖
◆產品尺寸表單位：mm
| 規格 | 功率 (W) | L1±1 | L2±1 | L3±2 | W1±0.5 | W2±0.5 | W3±0.5 | H1±0.5 | H2±0.5 | D1±0.2 | D2±0.2 | 阻值范圍 (Ω) | 出線方式 | 重量 (G) |
| RX24 | 100W | 98 | 70 | 14.5 | 48 | 37 | 26.5 | 26 | 11 | M4 | 5 | 0.1~10K | 螺紋 | 155 |
| 150W | 136 | 112 | 15.5 | 48 | 37 | 26.5 | 26 | 11 | M4 | 5 | 0.1~10K | 螺紋 | 220 | |
| 200W | 92 | 70 | 17 | 72 | 58 | 46 | 45 | 21 | M6 | 5 | 0.1~10K | 螺紋 | 340 | |
| 250W | 112 | 90 | 17.5 | 72 | 58 | 46 | 45 | 21 | M6 | 5 | 0.1~10K | 螺紋 | 410 | |
| 300W | 128 | 104 | 15.5 | 72 | 58 | 46 | 45 | 21 | M6 | 5 | 0.1~10K | 螺紋 | 460 | |
| 500W | 200 | 172 | 17.5 | 72 | 58 | 46 | 45 | 21 | M6 | 6 | 0.1~10K | 螺紋 | 700 | |
| 800W | 250 | 200 | 17.5 | 72 | 58 | 46 | 45 | 21 | M6 | 6 | 0.1~10K | 螺紋 | 865 | |
| 1000W | 300 | 246 | 17.5 | 72 | 58 | 46 | 45 | 21 | M6 | 6 | 0.1~10K | 螺紋 | 1030 |
*備注：尺寸僅供參考，具體尺寸和選型需咨詢。阻值允許偏差（%）：±5%±10%，耐電壓（V）：2500。
■電氣、機械特性
| 特性 | 檢查方法 | 性能要求 | 試驗標準 |
| 端子強度 | 端子加載20N拉力，時間10秒 | 無可見損傷 | IEC60115-1 4.16 |
| 耐振性 | 10~55HZ/0.75mm/2H*3 | 無可見損傷 | IEC60115-1 4.22 |
| 短時間過負 | 10倍Pr 5S | △R/R≤±1% | IEC60115-1 4.13 |
| 絕緣阻值 | DC1000V,R>100MΩ | △R/R≤±1% | IEC60115-1 4.6 |
| 絕緣耐壓 | UN,5S,I≤0.2mA | △R/R≤±1% | IEC60115-1 4.7 |
| 耐久性 | Min(UP,UR),1.5H-ON,0.5H-OFF,1000H | △R/R≤±1% | IEC60115-1 4.25 |
| 高溫存儲 | 125℃,80%,500H | 無可見損傷 | IEC60115-1 4.23 |
| 耐焊錫熱 | 350±5℃,3S±0.5S | △R/R≤±1% | IEC60115-1 4.18 |
■成品識別碼
| RX24 | 500W | 6R | J | L |
| 產品類別 | 額定功率 | 電阻值 | 精度 | 接線方式 |
| RX24系列（黃金鋁殼） | 500=500W 300=300W | R1=0.1Ω 100R=100Ω | F=±1% G=±2% H=±3% J=±5% K=±10% | T＝螺紋 L＝引線 P＝端子 |
*備注：RX24 500W 6Ω±5%,型號：RX24 500W 6RJ；低電感，在型號中加入字母N，例如：N RX24 500W 6RJ
■電阻使用建議
◆電阻在使用電路中建議留1.5倍的功率余量，如電路中電壓100V，電流0.01A，計算功率：P=100*0.01=1W，這時候電阻不能使用1W的，計算1*1.5=1.5W，沒有1.5W的電阻故需用到2W的電阻。
