■ 產品特點

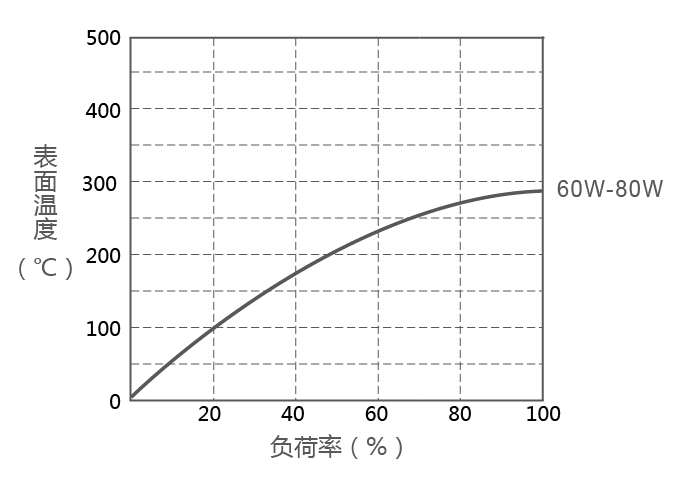

BKG方殼磁帶電阻采用工業高頻電子陶瓷外殼，散熱好，具有優良的絕緣性能，其絕緣電阻可達100M歐，同時具有優良的阻燃，防爆性。■ 表面溫升

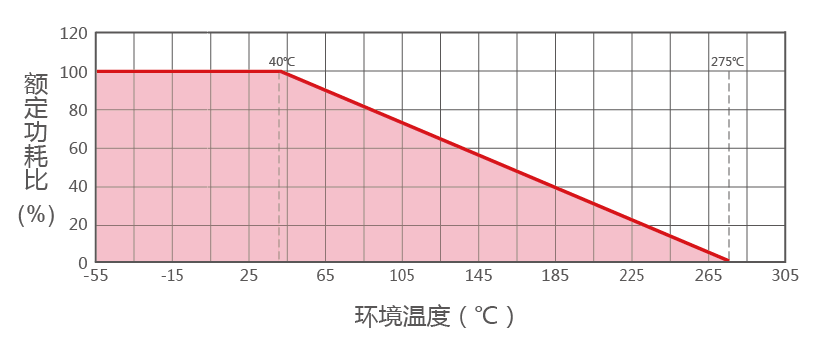

■ 降額曲線

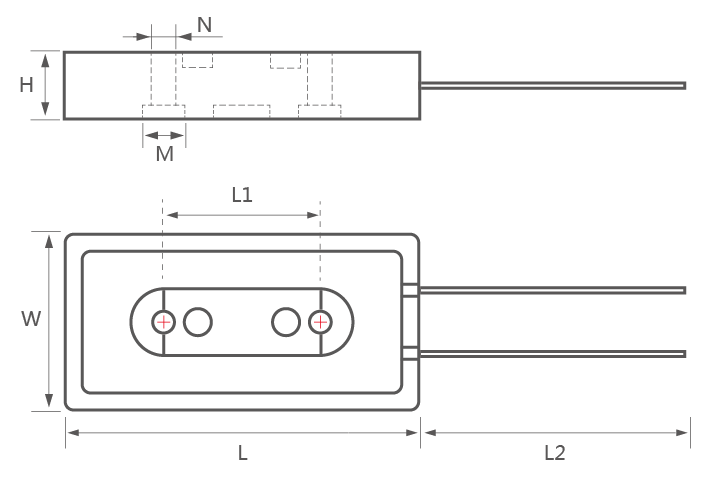

◆ 產品尺寸圖
◆ 產品尺寸表單位：mm
| 規格 | 功率 (W) | L±1 | L1±1 | L2±10 | W±0.5 | H±0.5 | M±0.2 | N±0.2 | 阻值范圍 (Ω) | 出線方式 | 重量 (G) |
| BKG | 60W | 90 | 35 | 200 | 45 | 15 | 10 | 5 | 0.1~10K | 引線 | 140 |
| 80W | 90 | 35 | 200 | 45 | 15 | 10 | 5 | 0.1~10K | 引線 | 140 | |
| 100W | 90 | 35 | 200 | 45 | 15 | 10 | 5 | 0.1~10K | 引線 | 140 |
*備注：尺寸僅供參考，具體尺寸和選型需咨詢。阻值允許偏差（%）：±5% ±10%，耐電壓（V）：1000。
■ 電氣、機械特性
| 特性 | 檢查方法 | 性能要求 | 試驗標準 |
| 端子強度 | 端子加載20N 拉力，時間10 秒 | 無可見損傷 | GB/T5729 4.16 |
| 耐振性 | 頻率10Hz-500Hz,10g | 無可見損傷 | GB/T5729 4.22 |
| 短時間過負 | 10倍Pr 5S | △R≤±(2%R+0.1Ω) | GB/T5729 4.13 |
| 絕緣阻值 | 500V±50V直流測試電壓，引出線與鋁外殼間 | ≥100MΩ | GB/T5729 4.6.1.3 |
| 絕緣耐壓 | 1000Vac,5mA,1min | 電阻器無擊穿、飛弧 | GB/T5729 4.7 |
| 耐久性 | 室溫施加額定功率負荷96h,1.5h通電,0.5h斷電 | 無可見損傷 | GB/T5729 4.25.2 |
| 穩態濕熱 | (40土2)℃,(93士3)%RH,96hGB | △R≤±(5%R+0.1Ω) | GB/T5729 4.24.2.1.a |
| 溫度快速變化 | -55℃-155℃,5次循環 | △R≤±(2%R+0.1Ω) | GB/T5729 4.19 |
■ 成品識別碼
| BKG | 80 | 30R | J | L |
| 產品類別 | 額定功率 | 電阻值 | 精度 | 接線方式 |
| BKG系列 | 50=50W 100=100W | R1=0.1Ω 100R=100Ω | F=±1% G=±2% H=±3% J=±5% K=±10% | L＝引線 |
*備注：BKG 100W 30Ω ±5% ,型號：BKG-100-30RJ-L；低電感，在型號中加入字母N，例如： N BKG-100-30RJ
■ 電阻使用建議
◆電阻在使用電路中建議留1.5倍的功率余量，如電路中電壓100V，電流0.01A，計算功率：P=100*0.01=1W，這時候電阻不能使用1W的，計算1*1.5=1.5W，沒有1.5W的電阻故需用到2W的電阻。
